高压开关测试仪 菜单说明：开机后进入仪器操作主界面：A、文件菜单：点击文件菜单，如下图：⑴、新建：点击此菜单，刷新成空白屏幕。⑵、打开：点击此菜单，打开先前保存的测试数据或进入其他数据库。⑶、保存：点击此菜单，以当前测试的日期自动命名保存，再点击OK键关闭，如下图：⑷、生成包络线：点击此菜单，通过导入几组相同的测试数据（同一款断路器、都是合或分闸的数据 、传感器选择、速度定义等完全一致），生成包络线。⑸、加载包络线；测试完成后，点击此菜单，进行速度的包络线对比。⑹、关闭包络线：点击此菜单，关闭包络线。⑺、综合打印：点击此菜单，打印测试的全部数据。⑻、当前页打印：点击此菜单，只打印当前页的测试数据。⑼、退出：点击此菜单，退出测试关机，日常测试完毕后，直接关闭电源即可。B、点击设置菜单，如下图：⑴、参数设置：点击此菜单，设置开关类型、传感器选择、采集时间、操作电压等参数 的设置，如下图：①、采集时间是指断口信号采集时间长度，通常设置为1秒，可根据需要设置， 可设置200秒。②、预置行程是指设置断路器的总行程（开距加超程），点击数字14弹出输入键盘，编码器360和传感器必须设置，再点击启动预置行程。直线传感器可以不 需要设置进行测试。以下是数字键盘，点Esc键删除当前输入的数字，点Enter键确认输入的数字。如下图：③、操作电压是指当前断路器的动作电压，通过数字键盘来输入。④、速度选项：根据厂家给的速度定义输入，如果不知道当前断路器的速度定义，真空选择项，SF6选择一项。⑤、主断口：默认为A1为主断口，也可以根据需要设置其他的断口为主断口（如果 主断口损坏或传感器装在其他相上使用）⑥、触发方式中的自触发：选择此项主要是针对没合（分）闸线圈的断路器，测量 弹跳时间和次数、三相不同期、速度等参数，其分（合）闸时间是推算出来的。⑦、设置完成后点击退出存盘。⑵、扩展平均速度定义菜单：此菜单主要是针对一些速度定义比较特殊的断路器使用，数据测量完成后再进行速度定义计算。⑶、附加信息菜单：主要是输入测试人员名称及断路器的编号。

高压开关测试仪仪器现场接地时，为什么要先接地线，然后再接断口线？因为现场试验时，由于高压开关（尤其220Kv以上）的断口对地之间往往有很高的感应电压，此时电压量值很大，能量较小，但足以威胁到仪器本身的。仪器内部，断口信号输入端到地之间接有泄放回路。所以先接地线，优先接通了泄放回路，此时连接断口信号线时，即使断口感应了很高的电压，也能通过泄放回路泄放到大地，从而保证仪器的断口通道。㈥、如何判断仪器端口是否正常？仪器有十二断口，每一相断口均可独立使用。①、在没接断口测试线就是分闸状态，测试界面也会同样显示“分”字。如果某断中的一相出现 “合”字，则表示此断口有故障，这时要切换到别的断口进行测试。②、接上断口测试线，将断口线的黄、绿、红和黑（公共）短接，断口状态由“分”字变为“合”字，这表示正常。十、石墨开关电源使用方法及注意事项：①、先将主机和附件石墨电源通讯线连接，再连接内触发、传感器以及石墨电源开关触 头测试线接好。②、断路器储能完成，先开仪器主机，再打开石墨电源开关进行测量。③、测量完成请先关断石墨电源，再看分析结果及打印，因石墨开关电源三相电流一直 输出，请注意。十一、日常保养1．本仪器是一台精密贵重设备，使用时请妥善保管，要防止重摔、撞击。在室外使用时尽可能在遮荫下操作，以避免液晶光屏长时期在太阳下直晒。2．仪器平时不用时，应储存在温度-10～40。C，相对湿度不超过80％，通风、无腐蚀性气体的室内。潮湿季节，如长时期不用，每月通电一次，每次约0.5小时。

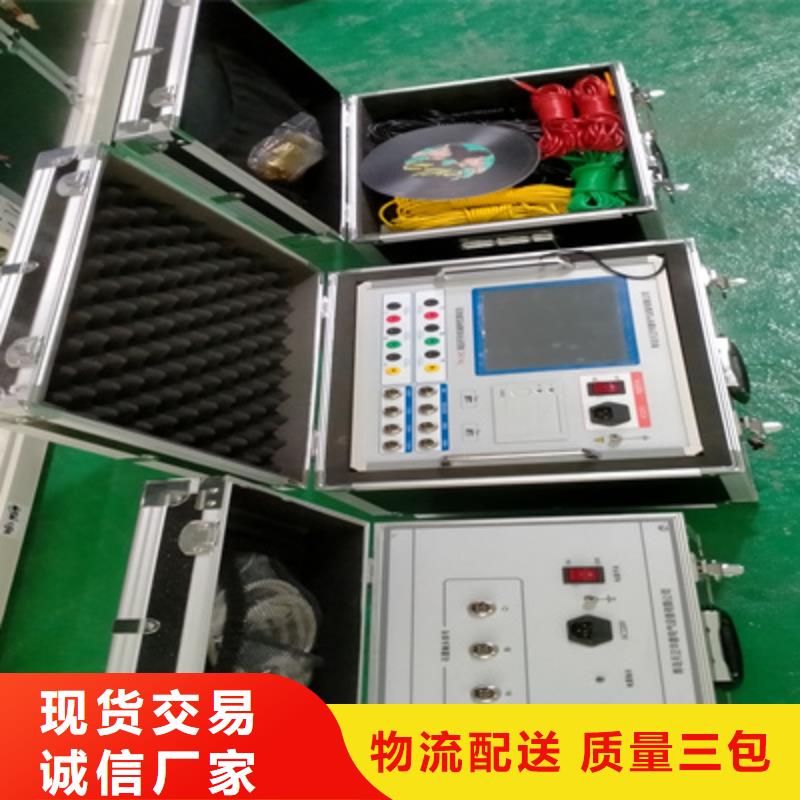

高压开关测试仪、断口线、合分闸控制、传感器安装方式：6.1.断口接线方试：该仪器共设二个断口测试输入接口，每个断口共四线，分别为A1(黄线)、B1(绿线)、C1(红线)接三相动触头端，GND(黑线)静触头（三相短接），总共可对六断口的断路器(开关)的测试取样。下图中以三断口和六断口断路器连接为例，断口测试输入接口都用上，连接方式为：A1、A2、接断口输入的黄线，B1、B2接断口输入绿线，C1、C2接断口输入红线，对于三相三断路器连接就只需用前一个断口测试信号输入接口，其中A1断口为主断口。（注：三断口，六断口断路器共一个公共地GND）双端接地示意图6.2内触发分合闸控制接线方法：现场试验时，如果采用仪器内部电源，合闸控制线（红色）、分闸控制线（绿色）、公共线（黑色）接入到仪器面板的“内触发”端口（航空插头）, 仪器 分＋、合＋、负 输出时，一般须接在辅助开关接点前（可有效保护线圈和仪器）。接线时注意切断高压开关装置自有的操作电源（断开刀铡或者拔掉保险），以免两种电源冲突,损坏仪器.
